Branchement dalle LED : guide cablage pas a pas

Le branchement d'une dalle LED SunshinePanel est simple, mais quelques règles sont a respecter pour assurer sécurité et durée de vie maximale. Ce guide vous donne le schéma de câblage complet, les règles de polarité et les spécificités des modes de variation DALI et PUSH.

Comprendre le circuit : dalle LED + driver

Une dalle LED SunshinePanel ne se branche jamais directement sur le secteur 230V. Elle fonctionne en courant continu basse tension (entre 6V et 38V DC selon la configuration). Le driver LED fait la conversion : il prend le 230V AC du réseau et délivre le courant continu régule dont la dalle a besoin.

Le circuit complet comprend donc toujours :

1. Le réseau électrique 230V (via disjoncteur)
2. Le driver LED (transformateur + régulateur)
3. La dalle LED (source lumineuse)

Schéma de câblage : étape par étape

Étape 1 : Coupez l'alimentation

Avant tout branchement, coupez le disjoncteur correspondant au circuit ou sera installée la dalle. Vérifiez l'absence de tension avec un testeur de phase (stylo testeur, vendu moins de 10 EUR).

Étape 2 : Connectez l'entrée du driver (côté secteur)

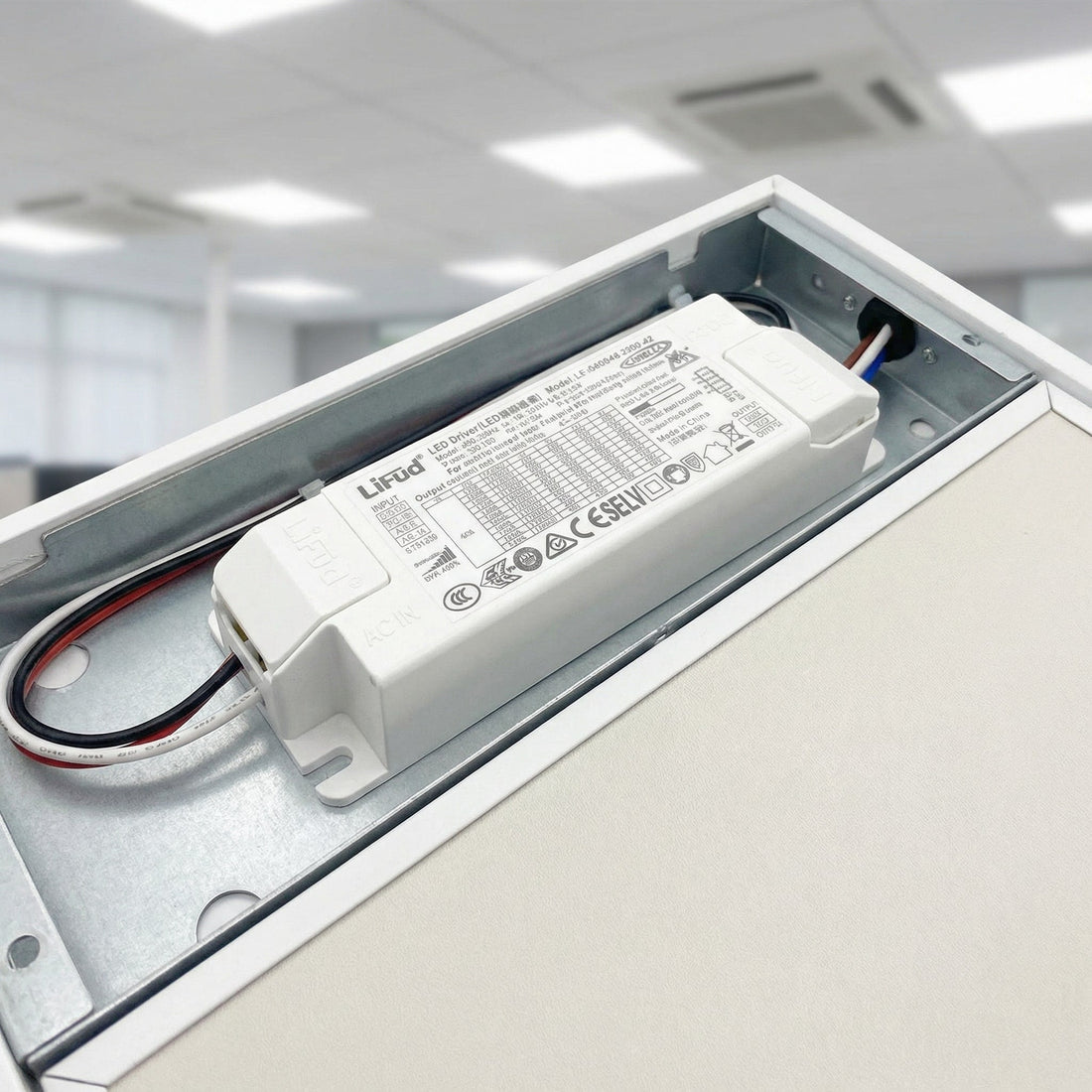

Le driver BOKE DALI/PUSH dispose de 3 bornes d'entrée :

• L (brun) : phase secteur
• N (bleu) : neutre secteur
• Terre (jaune-vert) : mise a la terre obligatoire si le driver est dans un boîtier métallique

Connectez le câble secteur en respectant les couleurs. Le serrage des bornes a vis doit être ferme (couple de serrage 0,5 a 0,8 Nm).

Étape 3 : Connectez la sortie du driver (côté dalle)

Le driver délivre un courant DC en sortie. Deux bornes :

• + (positif) : fil rouge ou marquage "+"
• - (négatif) : fil noir ou marquage "-"

Utilisez un câble 2x0,75 mm² pour la liaison driver-dalle. Longueur maximale recommandée : 3 mètres (au-delà, la chute de tension peut réduire le flux lumineux). Respectez la polarité : + sur + et - sur -. Un branchement inverse n'endommage pas la dalle mais elle ne s'allume pas.

Étape 4 : Connectez le câble a la dalle LED

La dalle SunshinePanel dispose d'une nappe de connexion (connecteur rapide) ou de bornes a vis selon le modèle. Sur les bornes a vis :

• Dénudez 6 a 8 mm de gaine sur chaque fil
• Torsadez les brins de cuivre pour éviter les fils fuyants
• Insérez dans la bonne borne et vissez

Sur les connecteurs rapides : insérez le fil jusqu'a la butée et vérifiez que le clip s'enclenche.

Étape 5 : Vérifiez et mettez sous tension

Avant de remettre le disjoncteur, vérifiez visuellement :

• Absence de fils a nu hors des bornes
• Absence de court-circuit entre + et -
• Bonne fixation des connecteurs

Remettez le disjoncteur. La dalle doit s'allumer immédiatement. En mode PUSH (par défaut) : pression courte sur le bouton poussoir pour allumer/éteindre, pression longue pour varier le niveau.

DALI vs PUSH : quelle différence pour le câblage ?

Mode PUSH (standard)

Le mode PUSH est le plus simple a installer. Il nécessite uniquement :

• 1 bouton poussoir standard (normalement ouvert, 250V 6A)
• 2 fils de signal (0,5 mm² suffisent) entre le bouton et le driver

Le bouton se branche sur les bornes "DIM+" et "DIM-" du driver. Pas de bus de communication, pas de programmation. Recommandé pour les installations simples (1 a 4 dalles, commande locale).

Mode DALI (bus numérique)

Le mode DALI permet une variation fine (256 niveaux), un adressage individuel de chaque driver et une intégration dans les systèmes domotiques. Il nécessite :

• Un bus DALI (2 fils non polarisés, 0,5 mm² suffisent)
• Un contrôleur DALI (passerelle DALI, interrupteur DALI ou GTL)

Le bus DALI se branche sur les bornes "DA" (DALI A) et "DB" (DALI B) du driver. Contrairement au signal PUSH, le DALI n'est pas polarisé : DA et DB sont interchangeables. Jusqu'a 64 drivers adressables sur un même bus.

Sécurité électrique : les règles a respecter

• Utiliser uniquement un driver de courant constant adapte a la dalle (courant de sortie selon la fiche technique de la dalle)
• Ne jamais brancher la dalle directement sur le 230V
• Prévoir un disjoncteur 10A dédié pour chaque groupe de 4 dalles maximum
• Protéger les connexions avec des dominos étanches si le driver est en contact avec l'humidité
• Intervention sur l'installation électrique soumise a la NF C 15-100 : si vous n'avez pas de compétences en électricité, faites appel a un électricien qualifié

FAQ branchement dalle LED

Que se passe-t-il si j'inverse le + et le - sur la dalle ?

La dalle ne s'allume pas, mais elle n'est pas endommagée. La polarité inverse crée simplement un circuit ouvert. Vérifiez et inversez les fils de la borne de sortie du driver.

Puis-je alimenter plusieurs dalles avec un seul driver ?

Oui, si le driver est multi-sortie ou si les dalles sont câblées en série selon la tension de sortie du driver. Vérifiez que la puissance totale des dalles ne dépasse pas la puissance nominale du driver. Pour les installations multi-dalles, notre équipe peut calculer la configuration optimale.

Quelle longueur de câble entre le driver et la dalle ?

Maximum recommandé : 3 mètres avec du 0,75 mm². Au-delà, la chute de tension peut réduire le flux lumineux. Pour les distances supérieures, utilisez du 1,5 mm² ou augmentez la tension de sortie du driver si réglable.
