Installation dalles LED 60x60 : guide pratique en 5 étapes

Votre faux plafond T-bar est déjà équipé. Vous voulez remplacer les dalles fluos par des LED sans faire appel à un électricien. C’est possible, à condition de suivre les bonnes étapes et de vérifier deux ou trois points avant de commencer.

Étape 1 : vérifier la compatibilité de votre ossature

Le faux plafond T-bar standard

Le format 60x60 est universel : compatible avec la quasi-totalité des ossatures T-bar du marché (Knauf, Promat, Armstrong...). Vérifiez que l’ossature est d’équerrage 600x600 mm (et non 625x625 mm, réservé au marché britannique). Mesurez l’ouverture, pas la dalle elle-même.

Le faux plafond BA13 ou béton brut

Pas de T-bar ? Pas de problème. Il faut un kit de saillie (voir étape 2b). L’installation est légèrement différente mais reste accessible.

Étape 2 : choisir le mode de fixation

2a. Clipsage T-bar (faux plafond existant)

La dalle s’insère dans l’ouverture et se maintient par quatre clips sur l’ossature. Opération : 10 à 15 minutes. Aucun outil spécifique. Connectique : le câble 220V existant (qui alimentait la dalle précédente) se branche sur le connecteur Wago intégré à la dalle.

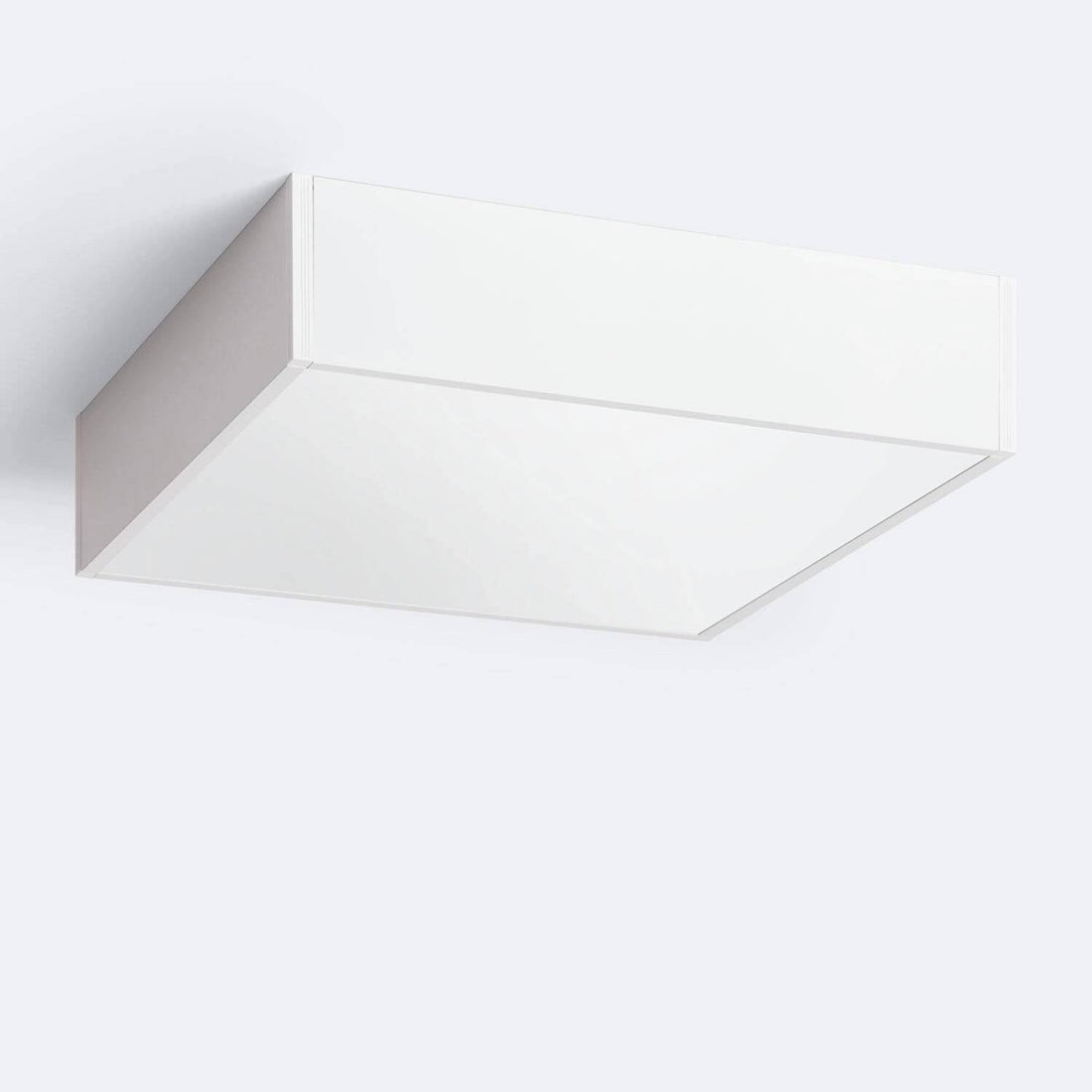

2b. Kit de saillie (plafond brut)

Le kit se fixe au plafond (4 vis chevilles), la dalle vient ensuite se clipper dans le cadre. Prévoir un câble 220V apparent ou goulotte. Opération : 20 à 30 minutes.

2c. Suspension (grands volumes)

Des câbles de suspension (2 ou 4 points) permettent de décaler la dalle du plafond. Idéal pour les hauteurs sous plafond importantes (>3,5 m) où l’éclairage direct serait trop éloigné du plan de travail.

Étape 3 : câblage et connexion

Les dalles Sunshine Panel sont livrées avec un driver intégré et un connecteur Wago standard. Le câblage se résume à deux fils : phase (marron) et neutre (bleu). Pas de fil de terre requis (la dalle est en classe II, double isolation). Si vous avez un variateur, intercalez-le entre le disjoncteur et la dalle, en respectant le protocole supporté (DALI, PUSH-DIM, 0-10V).

Étape 4 : mise sous tension et test

Avant de refermer le faux plafond, mettez sous tension et vérifiez : éclairage uniforme, pas de clignotement, pas de bourdonnement (signe d’incompatibilité variateur). Si la dalle clignote, vérifiez la compatibilité du variateur et les connexions Wago (fil bien serré sur au moins 8 mm de fil dénudé).

Étape 5 : finitions et entretien

Pas de maintenance particulière sur les dalles LED (pas de tube à remplacer). En cas de déféillance, la garantie 3 ans prend en charge le remplacement unité. Pour les dalles décoratives, évitez les produits de nettoyage abrasifs sur le diffuseur imprimé (chiffon microfibre sec suffisant).

Pour une approche complete de la selection et de l'installation, retrouvez notre guide complet pour choisir et installer une dalle LED imprimée.

FAQ

Peut-on installer soi-même une dalle LED 60x60 ?

Oui, pour les faux plafonds T-bar (déjà équipés d’un réseau électrique alimenté en 220V), le remplacement d’une dalle existante par une dalle LED Sunshine Panel ne nécessite aucune compétence électrique spécifique. La connectique est standard : un connecteur à 2 fils (phase/neutre) précâblé. Pour une installation neuve avec création du réseau électrique, faites appel à un électricien qualifié.

Comment fixer une dalle LED sans faux plafond T-bar ?

Sans faux plafond T-bar, utilisez un kit de saillie (cadre métallique fixé au plafond brut par vis) ou une suspension à câbles. La dalle s’encâble directement dans le kit. Sunshine Panel propose des kits de saillie compatibles avec toute la gamme 60x60. La pose est réalisable en 20 à 30 minutes sans modification du plafond.

Une dalle LED peut-elle être dimmée (réglée en intensité) ?

Oui, à condition de disposer d’un variateur compatible (DALI, PUSH-DIM ou 0-10V selon la dalle). Les dalles Sunshine Panel supportent les trois protocoles. Un variateur Triac standard (utilisé pour les ampoules incandescentes) n’est pas compatible et peut endommager la dalle. Vérifiez toujours la compatibilité du variateur avant l’installation.
