Driver DALI vs PUSH vs 0-10V : quel protocole choisir pour vos dalles LED ?
Partager
Vous equipez un espace professionnel de dalles LED SunshinePanel et votre bureau d'etudes ou votre electricien vous demande de preciser le protocole de variation ? DALI, PUSH, 0-10V : trois standards coexistent sur le marche. Ce guide technique vous explique les differences, les cas d'usage et la compatibilite avec le driver BOKE SunshinePanel.
Pourquoi la variation est-elle importante ?
Dans un contexte professionnel, la regulation de l'eclairage est rarement optionnelle. Elle repond a plusieurs exigences :
- Confort visuel : adapter l'intensite lumineuse au niveau de lumiere naturelle (norme NF EN 12464-1)
- Efficacite energetique : la variation reduit la consommation jusqu'a 60% aux niveaux bas
- Integration BMS : dans les batiments tertiaires, l'eclairage fait partie du systeme de gestion technique (GTB/BMS)
- Reglementation RE2020 : la variation avec presence-detection est recommandee dans les batiments neufs
Protocole PUSH : la variation simple par bouton
Principe de fonctionnement
Le protocole PUSH utilise un signal tout-ou-rien genere par un bouton poussoir standard. Le driver interprete les durees de pression :
- Pression courte (moins de 0,5 s) : on/off
- Pression longue (plus de 0,5 s) : variation progressive (montee puis descente, cycle continu)
- Relachement : gel au niveau courant
Cablage PUSH
Le bouton se branche sur les bornes "DIM+" et "DIM-" du driver avec 2 fils de signal 0,5 mm². Aucune alimentation sur le bus. Longueur max recommandee : 30 metres (au-dela, les parasites peuvent generer des commutations intempestives).
Cas d'usage PUSH
- Installations residentielles et semi-pro (moins de 4 dalles)
- Espaces sans besoin d'automatisation (pas de presence-detection, pas de GTB)
- Renovation rapide ou budget serre (pas de materiel supplementaire)
- Locataires souhaitant conserver une installation simple et demontable
Protocole DALI : la variation numerique professionnelle
Principe de fonctionnement
DALI (Digital Addressable Lighting Interface, norme IEC 62386) est un protocole de communication numerique bidirectionnel. Chaque driver sur le bus a une adresse unique (0 a 63). Le controleur envoie des commandes : niveau cible (0 a 100%), scene, fade time, statut. Le driver acquitte la commande et peut renvoyer son etat.
Caracteristiques techniques DALI
- Tension de bus : 16V DC (genere par le controleur DALI)
- Courant max : 250 mA par segment de bus
- Nombre de drivers : 64 maximum par segment
- Resolution : 256 niveaux (soit 0,4% de precision)
- Bidirectionnel : le driver remonte son statut (defaut, niveau actuel)
- Non polarise : les 2 fils DA/DB sont interchangeables
Cablage DALI
Le bus DALI se branche sur les bornes DA et DB du driver. Le cablage peut etre en etoile, en boucle ou en arbre — aucune terminaison requise. Utilisez du 2x0,5 mm² pour les troncons inferieurs a 100 metres.
Cas d'usage DALI
- Tertiaire (bureaux, etablissements de sante, hotels) avec exigences RTB ou RE2020
- Installations de plus de 8 dalles avec scenarii lumineux (reunion, presentation, veille)
- Integration dans un systeme KNX, Modbus ou BACnet via passerelle DALI
- Eclairage de securite avec remontee de defaut obligatoire (BAES)
Protocole 0-10V : la variation analogique
Principe de fonctionnement
Le signal 0-10V est un signal analogique : une tension de commande variable entre 0V (extinction) et 10V (pleine puissance) pilote le niveau de variation. C'est le protocole le plus ancien et le plus universel en eclairage professionnel.
Caracteristiques techniques 0-10V
- Signal analogique, non numerique (pas d'adressage possible)
- Tous les drivers sur le meme circuit ont le meme niveau (variation en groupe)
- Unidirectionnel : pas de retour d'etat du driver
- Compatible avec la majorite des controlleurs de lux, GTL et automates
Cas d'usage 0-10V
- Installations avec regulation automatique par capteur de luminosite (en lux)
- Remplacement de ballasts electroniques 0-10V existants
- Systemes domotiques simples (Legrand, Schneider) sans bus DALI
Tableau comparatif DALI vs PUSH vs 0-10V
| Critere | DALI | PUSH | 0-10V |
|---|---|---|---|
| Type de signal | Numerique bidirectionnel | Tout-ou-rien | Analogique unidirectionnel |
| Resolution variation | 256 niveaux (0,4%) | Progressive continue | Dependant du controleur |
| Adressage individuel | Oui (64 adresses/bus) | Non (1 driver par bouton) | Non (groupe) |
| Retour d'etat | Oui | Non | Non |
| Cablage supplementaire | 2 fils bus DA/DB | 2 fils bouton | 2 fils signal 0-10V |
| Controleur requis | Oui (controleur DALI) | Non (bouton simple) | Oui (GTL ou automate) |
| Cout de mise en oeuvre | Eleve | Minimal | Moyen |
| Integration GTB/BMS | Excellente | Impossible | Bonne |
| Cas d'usage principal | Tertiaire, ERP, RE2020 | Petit residentiel, renovation | Regulation lux, retrofit |
Compatibilite avec le driver BOKE SunshinePanel

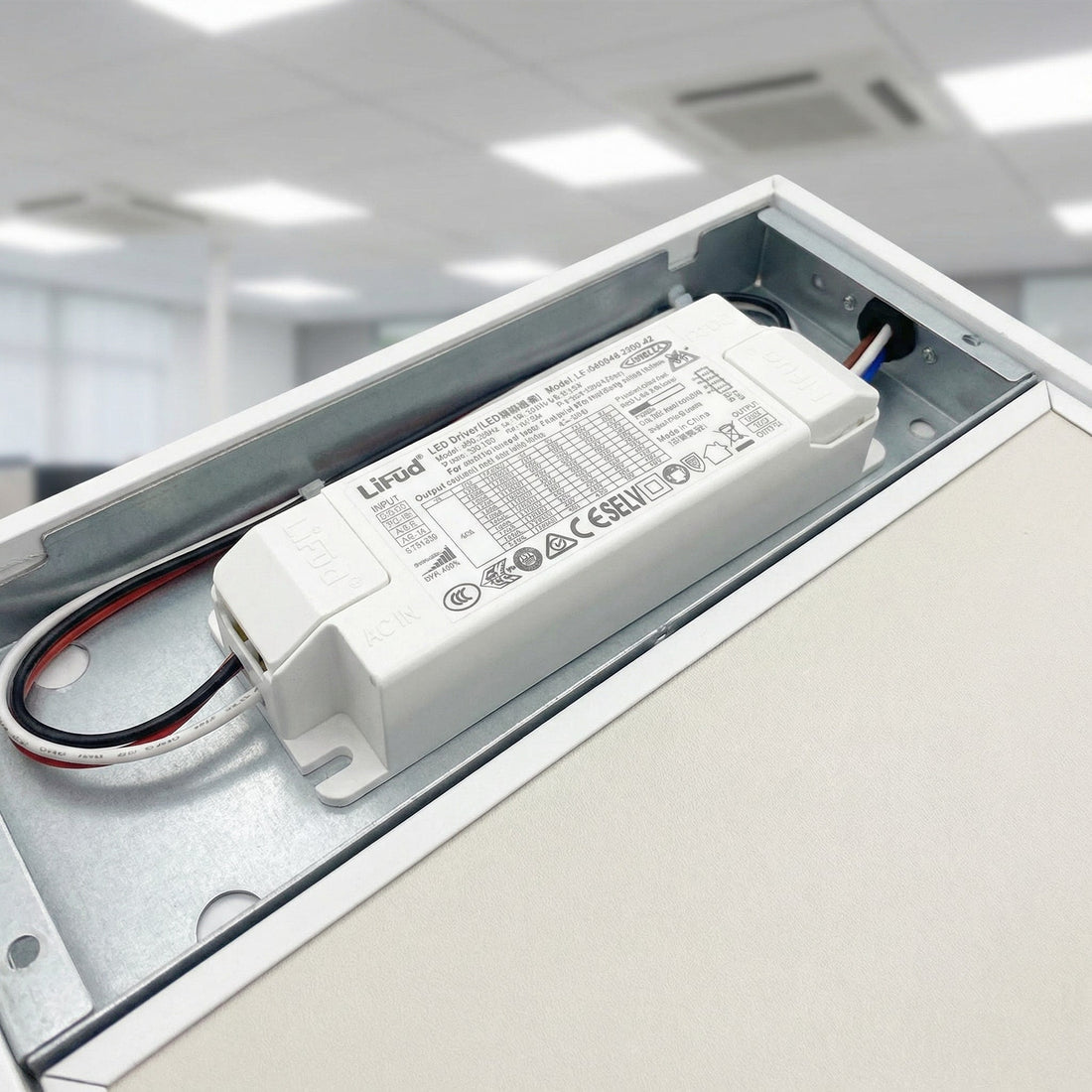

Le driver LED BOKE SunshinePanel (reference DALI/PUSH No Flicker) supporte nativement les deux protocoles les plus courants :
- DALI : compatible IEC 62386 part 207 (Led Control Gear), adressable individuellement
- PUSH : bouton poussoir standard, signal memoire (garde le dernier niveau a la coupure)
Le driver BOKE ne supporte pas le 0-10V natif. Pour une integration 0-10V, une interface DALI/0-10V (disponible chez Lunatone, Helvar ou similaires) permet d'utiliser le driver BOKE dans un systeme 0-10V existant.
FAQ driver DALI/PUSH
Peut-on changer de protocole apres installation ?
Oui. Le driver BOKE supporte DALI et PUSH sur le meme materiel. Si vous demarrez en PUSH et souhaitez passer en DALI ulte rieurement, il suffit d'ajouter le controleur DALI et de brancher le bus — aucun remplacement de driver necessaire.
Le driver BOKE est-il compatible DALI-2 ?
Le driver BOKE est compatible DALI edition 2 (IEC 62386 part 207). DALI-2 est retro-compatible avec DALI (edition 1) et apporte une certification d'interoperabilite plus stricte. Les controleurs DALI-2 pilotent sans probleme les drivers BOKE.
Combien de drivers DALI peut-on mettre sur un seul bus ?
64 drivers maximum par segment de bus DALI (IEC 62386 limite le courant a 250 mA et chaque driver consomme 2 mA au repos). Pour les installations superieures a 64 dalles, divisez en plusieurs segments avec un controleur multi-bus.
